Cortadora automática para rochas e refratários – CBR200

Descrição

CORTADORA AUTOMÁTICA PARA ROCHAS E REFRATÁRIOS

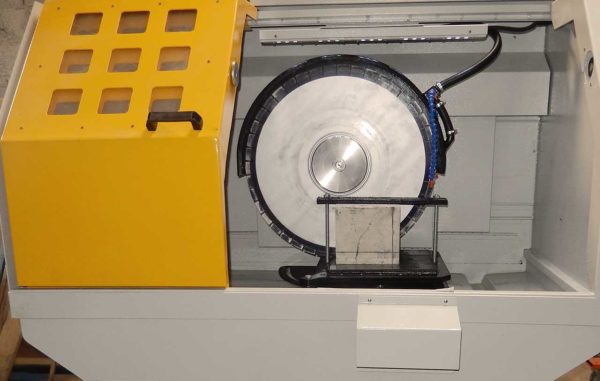

Cortadora automática para rochas e refratários com base intermediária e conjunto de corte confeccionado em chapas e tubos de aço, gabinete de corte estruturado em chapa de alumínio dobrada. Porta frontal tipo slider com visor frontal em policarbonato e equipada com sensor e trava eletromagnética temporizada que libera a abertura da porta somente após a parada total do disco de corte.

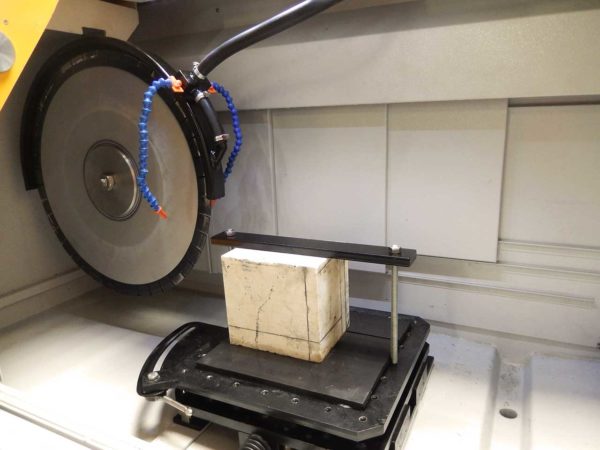

O conjunto motor disco de corte é fabricado de maneira que reduza as vibrações durante o corte. Através deste conjunto que possui um movimento longitudinal (da frente para o fundo), que se obtém a automatização do corte. A peça é fixada através de grampos rápidos e o corte é feito levando o disco de encontro a peça de forma automática. O conjunto  de movimentação do motor é acionado por motores atuadores que movimentam o conjunto sobre guias lineares e patins de movimentação que proporcionam uma movimentação suave e sem atritos nas direções X, Y e Z, possibilitando corte de rochas em fatias.

A motorização possui ajuste de velocidade através de inversor de freqüência, e a velocidade de avanço do corte é ajustada de forma automática através da corrente elétrica do motor de corte (também pode ser feita manualmente através de potenciômetro).

A cortadora tem capacidade para corte de peças até 200x200x200 mm. Possui cabeçote de corte fixo, mesa com possibilidade de cortes em varias direções. Movimento transversal de até 200 mm, possibilitando cortes de tamanhos variados. Refrigeração constante e tanque com capacidade de 100 litros de água com bomba para recirculação e chicanes internas, para auxiliar na separação de sólidos produzidos pelo corte.

A parte elétrica possui comando de acionamento com tensão em 24 vac, através de contatores e relê térmico de proteção do motor principal. Motor com vedação IP 56 (resistente a jatos d’água). O equipamento atende as especificações técnicas de segurança no trabalho.

 Motor blindado (IP-56) de alto  torque fabricado conforme norma de alta eficiência energética  da ABNT com potência de 5 cv;

CARACTERÍSTICAS

• Sistema de corte transversal automático (guias lineares montadas sobre trilhos);
• Botão “início” para acionamento do motor que só entrará em trabalho de corte  se a tampa estiver devidamente fechada;
• Botão “bomba” para acionamento da bomba do sistema de refrigeração;
• Botão de parada de emergência tipo cogumelo padrão ABNT monitorado;
• Iluminação interna LED (botão “luz”);
• Sensor e trava eletromagnética temporizada que impede o acesso a câmara de corte enquanto o disco estiver girando;
• Comando elétrico de 24v, com proteção contra curto circuito;

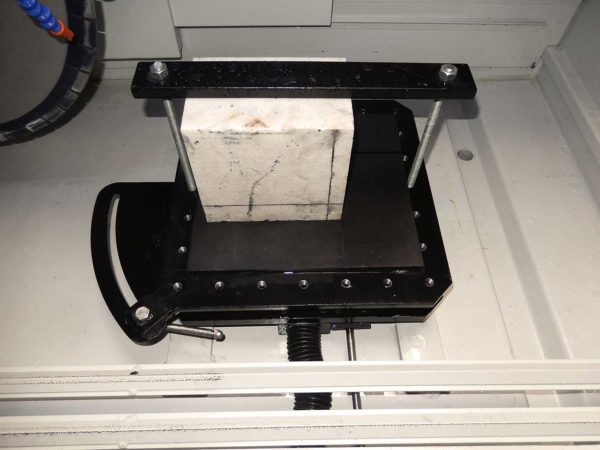

• Grampos para fixação do corpo de prova em aço, proporcionando mais praticidade na fixação da amostra;
• Capacidade de corte de peças de até 200X200X200mm;

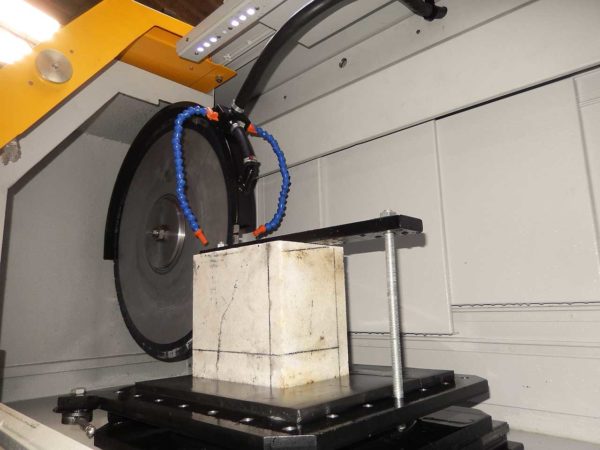

• Sistema de refrigeração que proporciona a aplicação do líquido refrigerante diretamente  na amostra  em trabalho de corte.  Reservatório de 100 litros com bomba de recirculação;
• Toda estrutura do equipamento em alumínio, protegida com pintura eletrostática a pó;
• Chaves para troca de disco de corte;
• Visor de policarbonato conforme norma NBR de proteção;
• Garantia de 12 (doze) meses.

 Este equipamento pode ser financiado pelo BNDES
